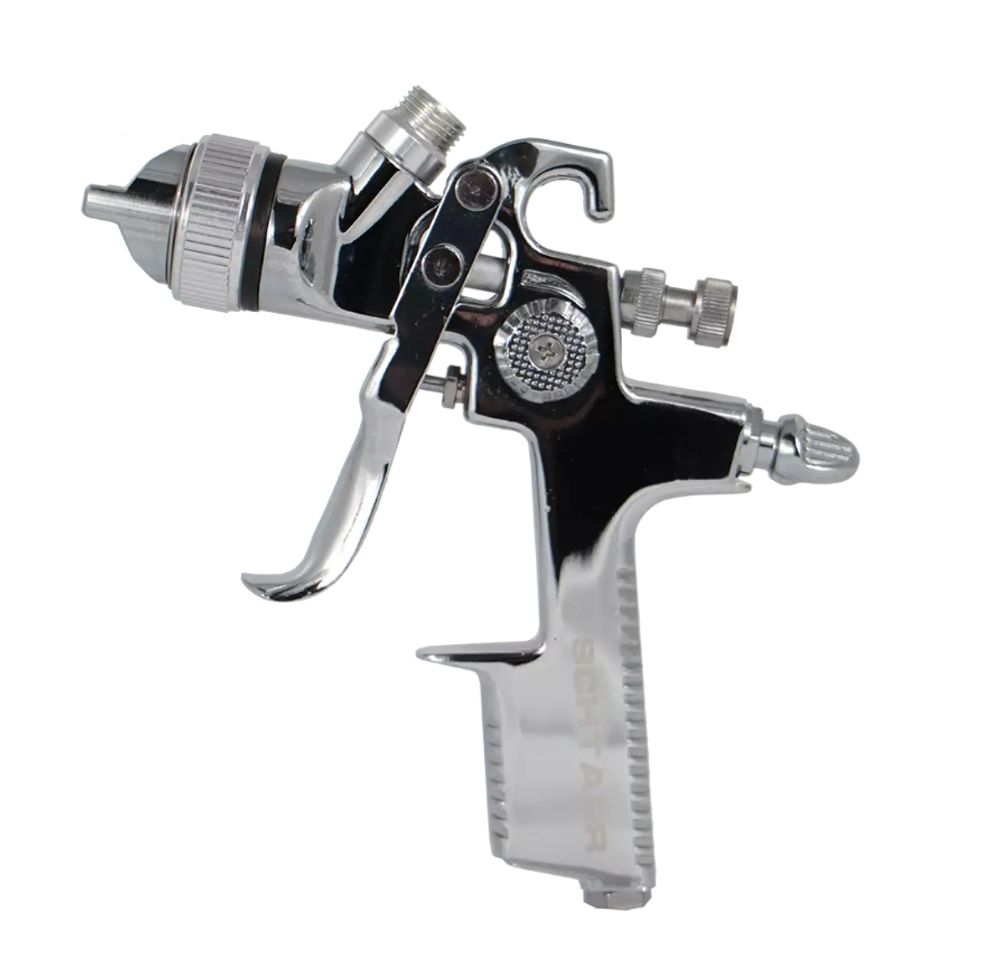

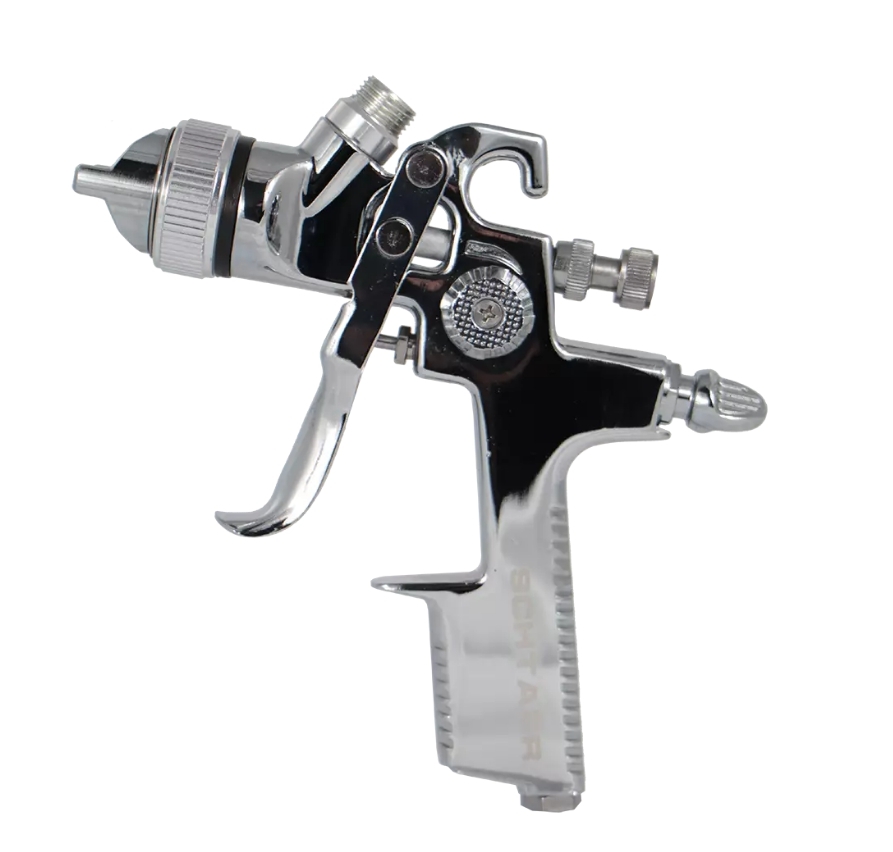

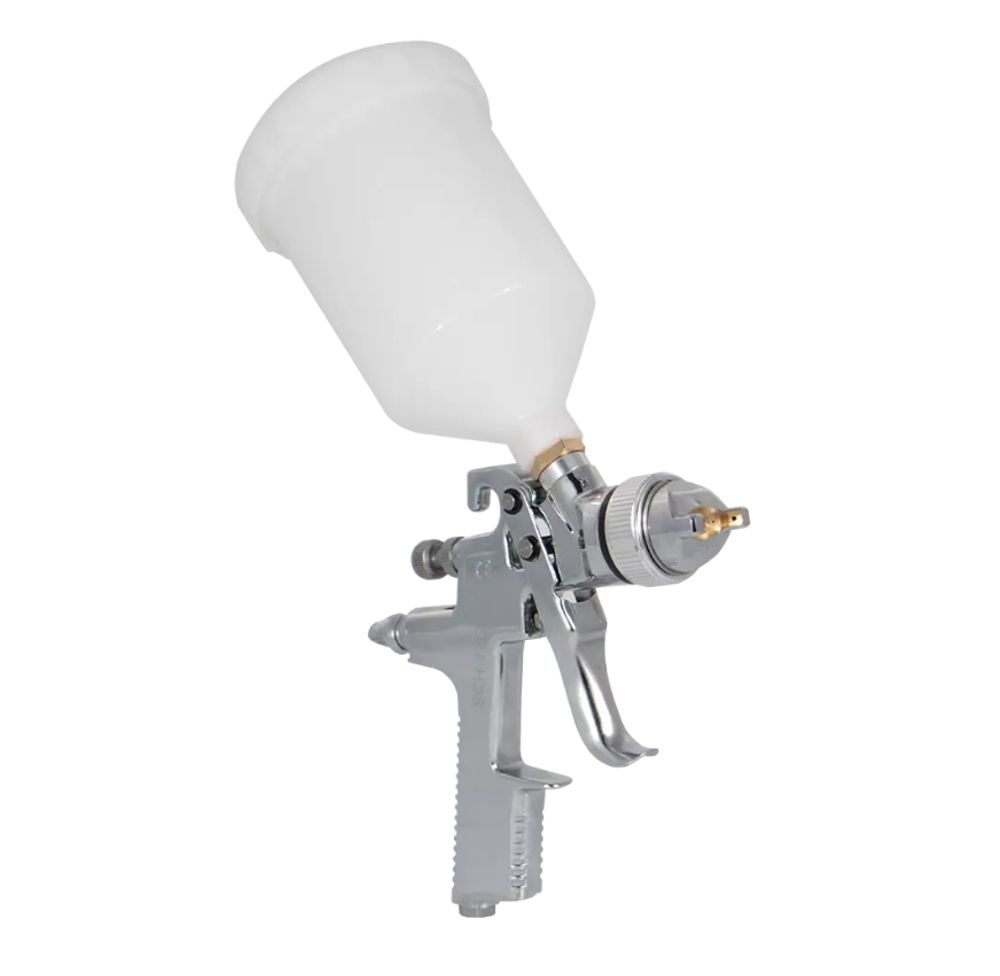

Универсальный краскопульт SCHTAER SCH-17G предназначен для окраски изделий из дерева и металла. Распыляет краски, лаки, эмали, грунты, материалы на синтетической основе, а также водоразбавляемые материалы.
Универсальный пневматический окрасочный пистолет SCHTAER SCH-17G с верхним бачком предназначен для бытового, а также мелкосерийного производства для окраски деревянных и металлических поверхностей. Рекомендуемый максимальный суточный объем покраски распылителем составляет 20-30 литров краски.
Поставляется с соплом диаметром 1,4/1,7/2,0 мм на выбор.
Метод распыления LVMP (Low Volume Middle Pressure) – низкий объем среднее давление. Данный способ отличается высокой способностью переноса материалов на окрашиваемую поверхность, низким потреблением воздуха, низкой чувствительностью к перепадам давления компрессора. Последнее позволяет использовать данный краскопульт с компрессорами гаражного типа.
Работа на сжатом воздухе обеспечивает высокий рабочий ресурс.
Регуляторы на краскопульте позволяют настраивать давление подачи воздуха, расход материала и необходимую конфигурацию факела для получения высокого качества окраски поверхностей.
Алюминиевый корпус защищает от механических повреждений, а небольшой вес пистолета и ёмкий пластиковый бачок обеспечивают легкость работы и позволяют реже прерываться на дозаправку.
Технические характеристики SCHTAER SCH-17G
| Диаметр сопла (выбирается при заказе) | 1,4/1,7/2,0 мм |
| Метод распыления | LVMP |
| Ёмкость бачка | 0,6 л |
| Расположение бачка | верхнее |
| Расход воздуха | 175-225 л/м |
| Оптимальное рабочее давление | 3,5 бар |
| Ширина факела | до 30 см |
| Диаметр воздушного штуцера | М1/4” |
| Тип соединения | резьбовое |
| Материал корпуса | алюминий |
| Материал иглы и сопла | нержавеющая сталь |
| Материал бачка | пластик |
Комплектация SCHTAER SCH-17G
- Окрасочный пистолет с бачком
- Сопло
- Упаковка
Ориентировочный расход воздуха и материала
| Артикул | Сопло, мм | Расход воздуха, л/мин | Расход материала, мл/мин | Ширина факела,см |
| AB-17G-14 | 1,4 | 175 | 250 | 22-27 |
| AB-17G-17 | 1,7 | 200 | 270 | 23-27 |
| AB-17G-20 | 2,0 | 225 | 290 | 25-30 |
Преимущества
- Возможность длительной работы без остановки
- Металлический корпус устойчив к механическим повреждениям
- Крючок подвеса инструмента для легкого хранения
- Низкая взрыво- и пожароопасность рабочего процесса
Схема сборки краскопульта SCHTAER SCH-17G
| 1. Воздушное кольцо 2. Воздушное сопло 3. Сопло для краски 4. Соединительный винт муфты 5. Муфта 6. Крышка резервуара 7. Резервуар 8. Резьбовая заглушка 9. Резьбовая заглушка 10. Корпус краскопульта 11. Крепление иглы для краски 12. Пружина иглы 13. Ручка регулировки иглы 14. Ручка регулировки подачи воздуха 15. Пневмопружина 16. Уплотнительное кольцо 17. Прокладка 18. Воздушный клапан 19. Пневмопружина 20. Шайба воздушного клапана 21. Винт воздушного клапана 22. Пластиковая ручка 23. Воздушный шланг 24. Соединение воздушного шланга 25. Винт рукоятки 26. Стопор 27. Пусковая рукоятка 28. Винт прокладки иглы 29. Прокладка иглы, пластик 30. Гнездо клапана 31. Уплотнительное кольцо 32. Ручка регулировки пятна |
 |
Возможные неисправности и их устранение
| Неисправность | Причина | Решение проблемы |
| Подтёки краски из сопла | Посторонние вещества между наконечником и иглой нарушают герметизацию | Произведите очистку сопла и иглы растворителем или замените сопло |
| Краска появляется между иглой и прокладкой | Прокладка иглы повреждена или отсутствует | Замените прокладку иглы |
| Пятно серповидной формы | Боковые отверстия или отверстие подачи воздуха засорены | Произведите очистку растворителем, затем иглой для очистки сопла |
| Пятно овальной или каплеобразной формы | Загрязнения на наконечнике для краски или в отверстии для выхода воздуха | Поверните сопло на 180 градусов. Если пятно не приобрело нормальную форму, произведите очистку отверстия для выхода краски в воздушном сопле |
| Неравномерное разбрызгивание краски | Слишком мало краски в бачке. Сопло для краски не плотно пригнано. Повреждена прокладка для краски, сопло загрязнено или повреждено | Долейте краски в бачок, плотно затяните детали, при необходимости произведите очистку или замену деталей |
| Появление пузырей краски в бачке | Воздух попадает через канал краски в бачок. Сопло для краски слабо затянуто. Воздушное сопло слабо затянуто, забито, повреждено гнездо или сопло | Плотно затяните детали, произведите очистку или замену |
Меры предосторожности
- Работайте только в проветриваемом помещении, поскольку пары растворителей могут быть взрывоопасными
- Запрещается курить и пользоваться открытым огнём во время окраски
- Используйте респиратор, чтобы избежать вдыхания паров краски и растворителей
- Используйте защитную одежду для предотвращения попадания краски и растворителей на кожу
- Регулярно проверяйте и используйте только неповреждённые шланги
- Давление на краскопульте не должно превышать 6,2 бар во избежание вероятности взрыва
- Рекомендуем использовать редуктор давления
Безупречная и долгая работа краскопульта будет зависеть от своевременного ухода за ним. В нашем магазине вы можете приобрести различные инструменты и расходные материалы для качественного ухода за оборудованием.
