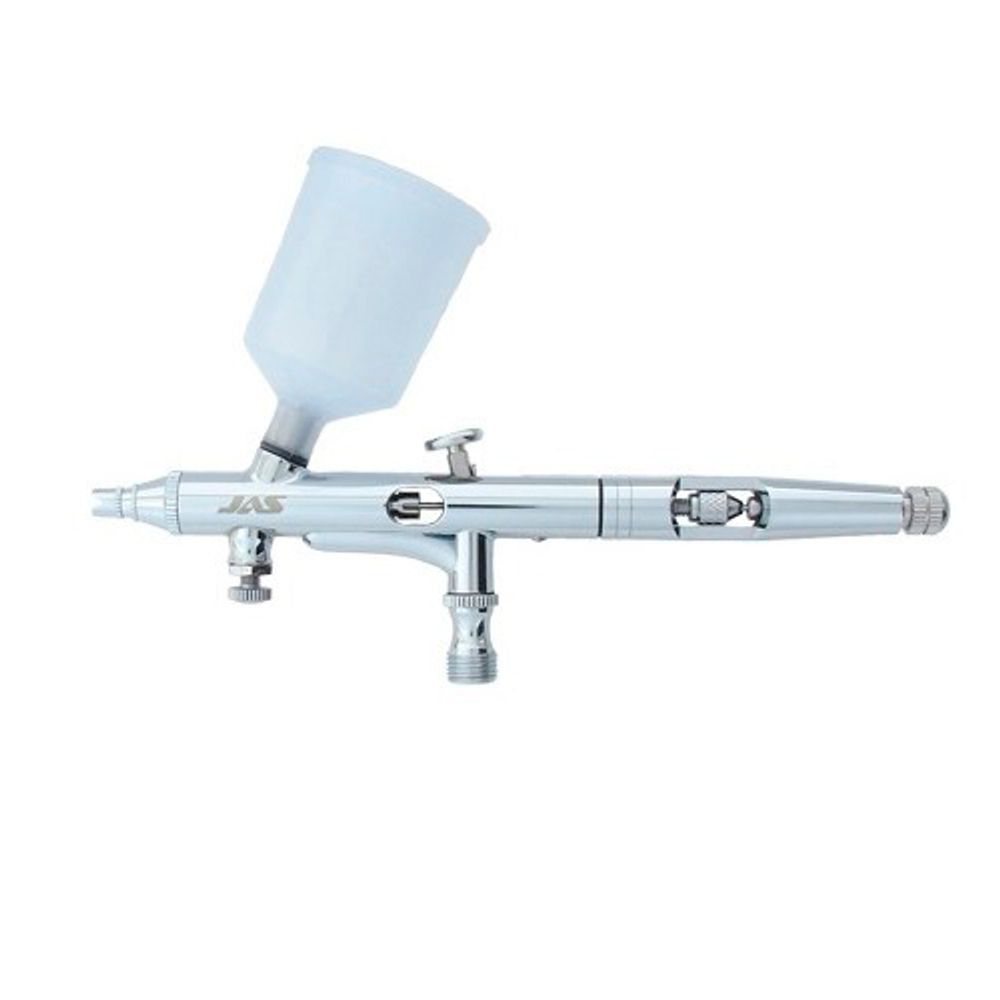

Аэрограф JAS 1147

Фото

Аэрограф широкого спектра применения, наличие регулятора хода иглы позволяет регулировать количество подаваемого материала. Сопло с иглой 0.3 мм, выход под шланг штуцер 1/8". Сменные бачки в комплекте.

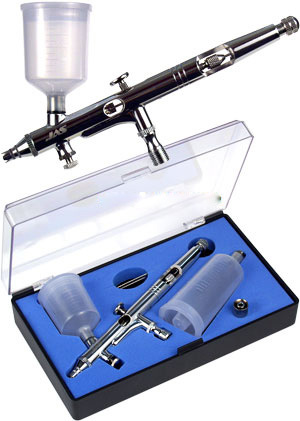

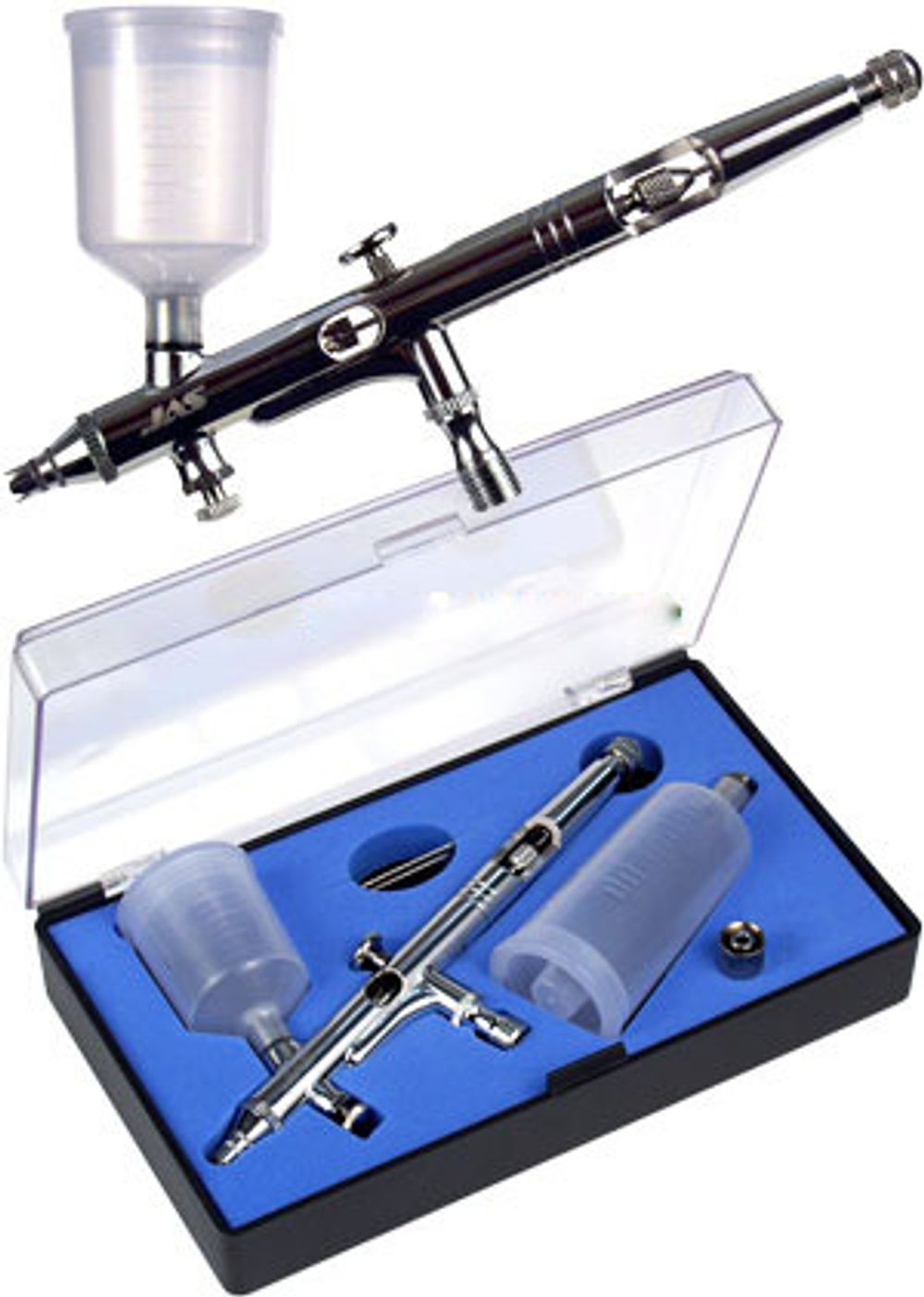

Комплект поставки:

аэрограф;
бачки для краски 20 мл и 40 мл;
ключик для смены сопла.

Схема устройства аэрографа JAS 1147:

1. Диффузор	2. Корпус диффузора
3. Прокладка корпуса диффузора	4. Сопло
5. Прокладка сопла	6. Корпус распылителя
7. Резиновый уплотнитель	8. Резиновый уплотнитель
9. Емкость под краску с крышкой	10. Рычаг управления
11. Рычаг управления иглой	12. Прокладка иглы
13. Фиксирующая втулка	14. Блокирующая втулка
15. Направляющая иглы с цанговым зажимом	16. Стопорный винт втулки
17. Возвратная пружина иглы	18. Обойма пружины
19. Фиксирующая гайка зажима	20. Игла
21. Резиновый уплотнитель	22. Защитный гриф
23. Регулятор подачи краски	24. Резиновый уплотнитель
25. Воздушный клапан в сборе	26. Резиновый уплотнитель
27. Корпус воздушного клапана	28. Резиновый уплотнитель
29. Воздушный клапан	30. Пружина воздушного клапана
31. Шайба воздушного клапана	32. Air Control в сборе
33. Резиновый уплотнитель	34. Корпус Air Control
35. Резиновый уплотнитель	36. Регулировочный винт Air Control
37. Гайка коннектора	38. Резиновый уплотнитель
39. Коннектор	40. Емкость под краску с крышкой
41. Резиновый уплотнитель	42. Ключ

Производитель: JAS (Китай)
