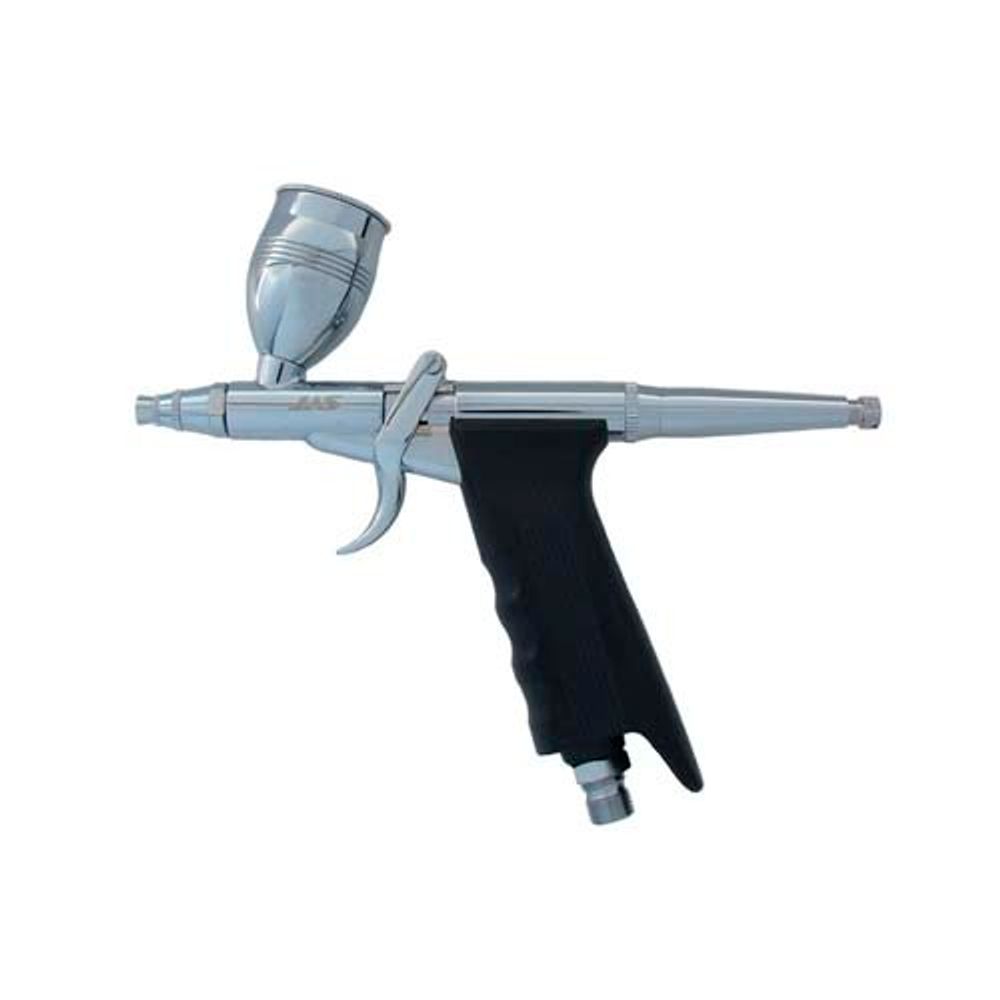

Аэрограф JAS 1146

Фото

Аэрограф куркового типа широкого спектра применения. Наличие в комплекте взаимозаменяемых емкостей под краску позволяет производить различные по объему работы.

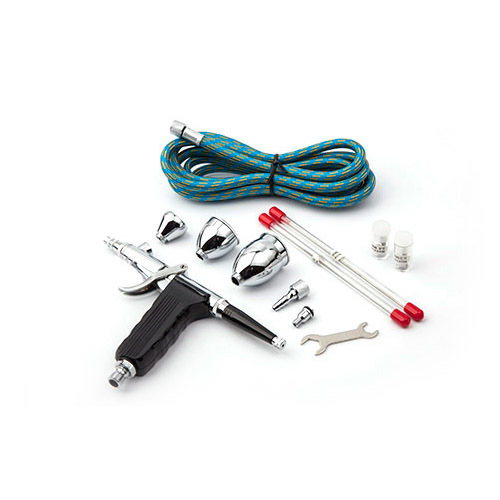

Комплектация:

аэрограф;
металлический бачок с крышкой 2 мл, 5 мл, 13 мл;
переходник: ёлочка - штуцер 1/8";
футляр;
инструкция.

Возможна установка комплекта 0,2; 0,3; 0,5; 0,8.

1.Диффузор	23.Крышка емкости под краску
2. Корпус диффузора	24. Емкость под краску
3. Резиновый уплотнитель	25. Емкость под краску
4. Корпус распылителя	26. Емкость под краску без крышки
5. Резиновый уплотнитель	27. Резиновый уплотнитель
6. Сопло	28. Толкатель воздушного клапана
7. Резиновый уплотнитель	29. Фиксирующая втулка
8. Резиновый уплотнитель	30. Резиновый уплотнитель
9. Винт рычага управления	31. Гайка
10. Прокладка иглы	32. Корпус воздушного клапана
11. Фиксирующая втулка	33. Резиновый уплотнитель
12. Толкатель иглы	34. Воздушный клапан
13. Возвратная пружина толкателя иглы	35. Пружина воздушного клапана
14. Блокирующая втулка	36. Резиновый уплотнитель
15. Направляющая иглы с цанговым зажимом	37. Удлинитель
16. Стопорный винт втулки	38. Гайка
17. Игла	39. Гайка коннектора
18. Возвратная пружина иглы	40. Резиновый уплотнитель
19. Обойма пружины	41. Коннектор
20. Фиксирующая гайка зажима	42. Ключ
21. Защитный колпак задний	43. Рукоятка
22. Регулятор подачи краски	44. Рычаг управления
