Описание

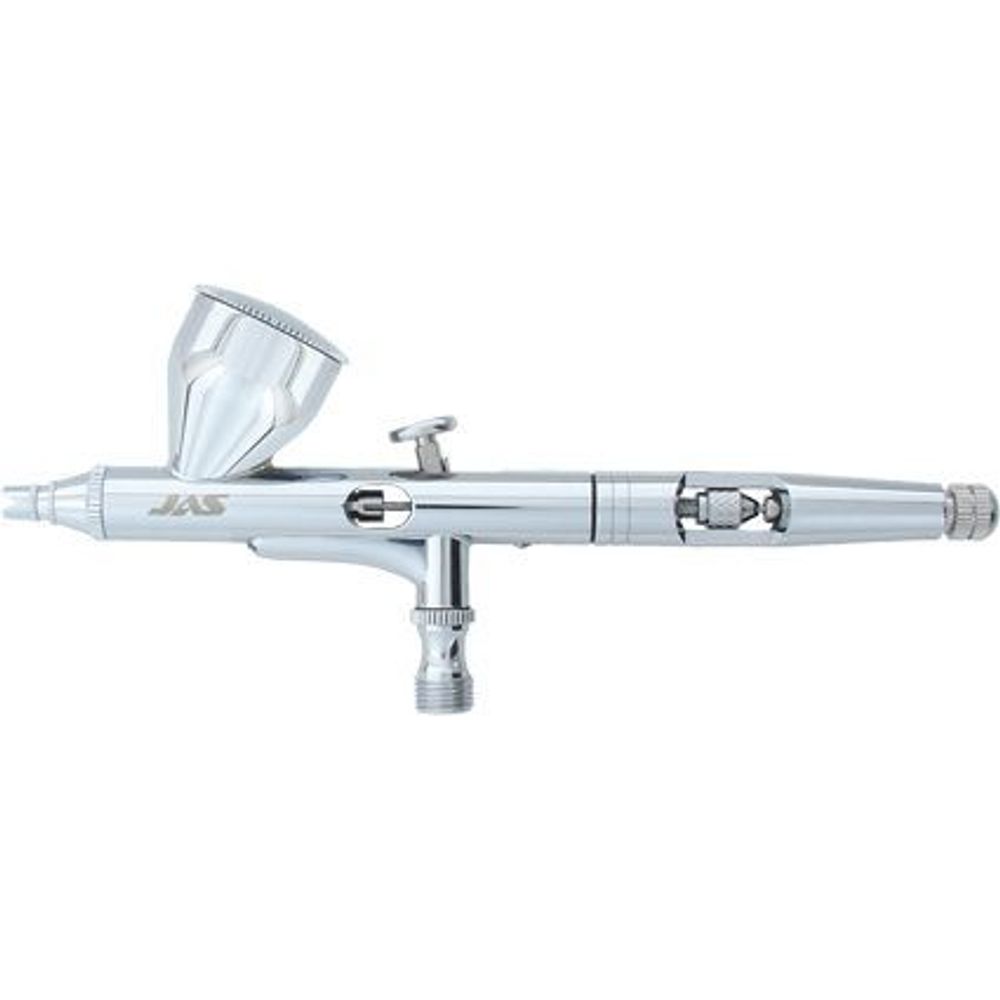

Аэрограф высочайшего качества с огромным количеством настроек. Сопло с иглой 0.3 мм. Бачок для краски 9 мл.
Комплект поставки:
- аэрограф;
- ключик для смены сопла;
- соединительный штуцер 1/8".
Схема устройства аэрографа JAS 1142:
| 1. Диффузор | 2. Корпус диффузора |
| 3. Резиновый уплотнитель | 4. Сопло |
| 5. Резиновый уплотнитель | 6. Корпус распылителя |
| 7. Резиновый уплотнитель | 8. Резиновый уплотнитель |
| 9. Емкость под краску с крышкой | 10. Рычаг управления |
| 11. Рычаг управления иглой | 12. Прокладка иглы |
| 13. Фиксирующая втулка | 14. Блокирующая втулка |
| 15. Направляющая иглы с цанговым зажимом | 16. Стопорный винт втулки |
| 17. Возвратная пружина иглы | 18. Обойма пружины |
| 19. Фиксирующая гайка зажима | 20. Игла |
| 21. Резиновый уплотнитель | 22. Защитный колпак задний/ гриф |
| 23. Регулятор подачи краски | 24. Резиновый уплотнитель |
| 25. Воздушный клапан в сборе | 26. Резиновый уплотнитель |
| 27. Корпус воздушного клапана | 28. Резиновый уплотнитель |
| 29. Воздушный клапан | 30. Пружина воздушного клапана |
| 31. Шайба воздушного клапана | 32. Гайка коннектора |
| 33. Резиновый уплотнитель | 34. Коннектор |
| 35. Ключ |
Характеристики
Тип действия
Двойное независимое
Страна
Китай
