Описание
Аэрограф куркового типа с боковой подачей краски, широкого спектра применения.
Наличие в комплекте взаимозаменяемых емкостей под краску позволяет производить различные по объему работы. Размер сопла 0.3 мм

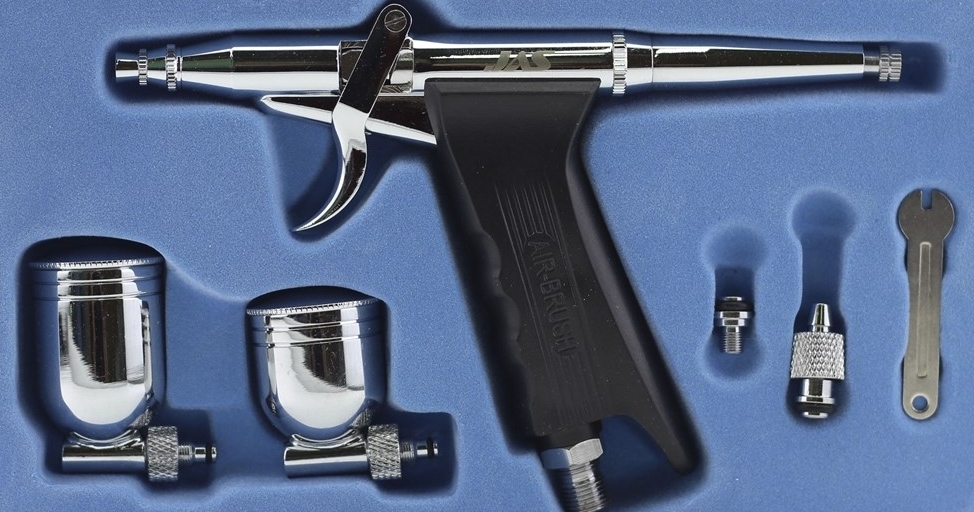

Комплектация:
- аэрограф;
- металлический бачок с крышкой 7 мл, 10 мл;
- переходник: ёлочка - штуцер 1/8";
- футляр;
- инструкция.
Возможна установка омплекта 0,2; 0,3; 0,5; 0,8.
Схема устройства аэрографа JAS 1122:
| 1. Диффузор | 2. Корпус диффузора |
| 3. Резиновый уплотнитель | 4. Сопло |
| 5. Прокладка сопла | 6. Корпус аэрографа |
| 7. Винт рычага управления | 8. Прокладка иглы |
| 9. Фиксирующая втулка | 10. Толкатель иглы |
| 11. Возвратная пружина толкателя иглы | 12. Блокирующая втулка |
| 13. Направляющая иглы с цанговым зажимом | 14. Стопорный винт втулки |
| 15. Игла | 16. Возвратная пружина иглы |
| 17. Обойма пружины | 18. Фиксирующая гайка зажима |
| 19. Защитный колпак задний | 20. Регулятор подачи краски |
| 21. Резиновый уплотнитель | 22. Гайка емкости под краску |
| 23. Резиновый уплотнитель | 24. Емкость под краску |
| 25. Крышка емкости под краску | 26. Емкость под краску |
| 27. Резиновый уплотнитель | 28. Толкатель воздушного клапана |
| 29. Фиксирующая втулка | 30. Резиновый уплотнитель |
| 31. Гайка | 32. Корпус воздушного клапана |
| 33. Резиновый уплотнитель | 34. Воздушный клапан |
| 35. Пружина воздушного клапана | 36. Резиновый уплотнитель |
| 37. Удлинитель | 38. Гайка |
| 39. Гайка коннектора | 40. Резиновый уплотнитель |
| 41. Коннектор | 42. Ключ |
| 43. Рукоятка | 44. Рычаг управления |
Характеристики
Тип действия
Двойное зависимое
Страна
Китай
