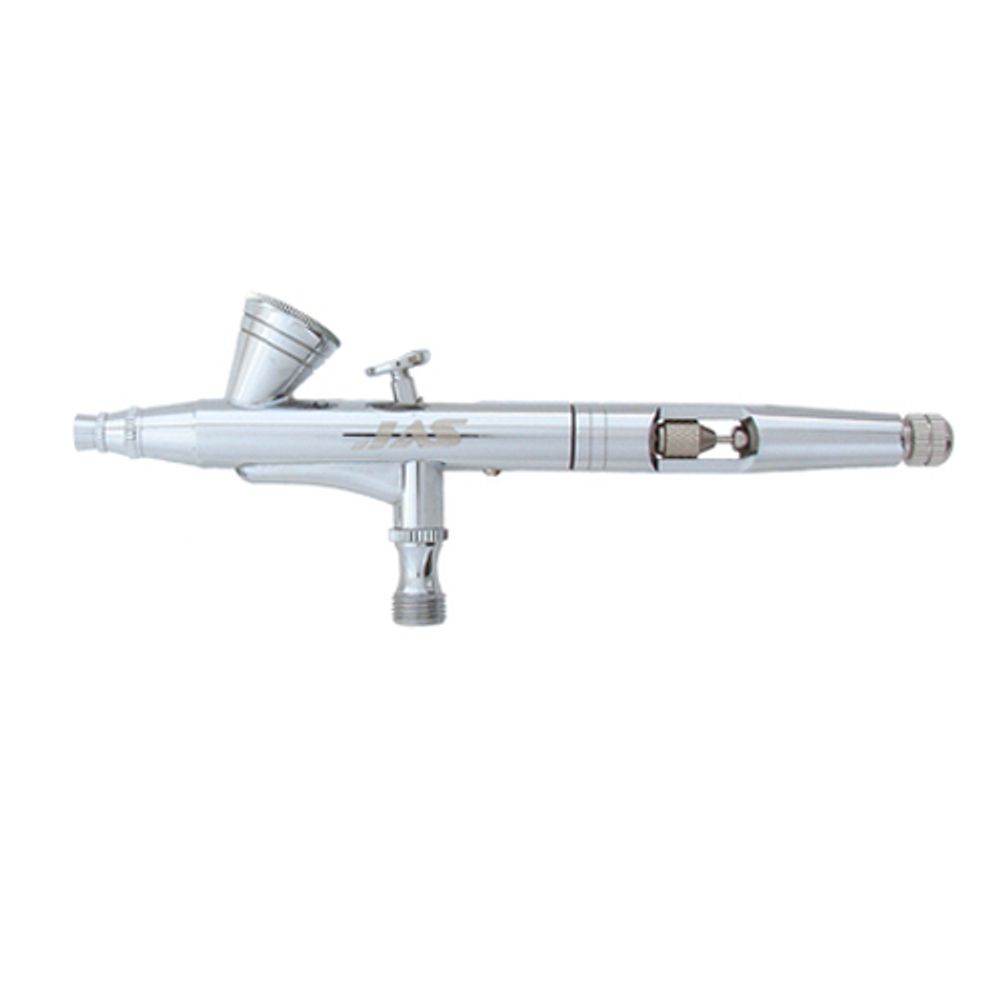

Аэрограф JAS 1116
Комплект поставки:
- аэрограф;
- пипетка;
- ключик для смены сопла;
- соединительный штуцер 1/8".
Схема устройства аэрографа JAS 1116:
Схема устройства аэрографа JAS 1113:
| 1. Диффузор | 2. Корпус диффузора |
| 3. Резиновый уплотнитель | 4. Сопло |
| 5. Резиновый уплотнитель | 6. Емкость для краски с крышкой |
| 7. Рычаг управления | 8. Рычаг управления иглой |
| 9. Прокладка иглы | 10. Фиксирующая втулка |
| 11. Блокирующая втулка | 12. Направляющая иглы с цанговым зажимом |
| 13. Стопорный винт втулки | 14. Возвратная пружина иглы |
| 15. Обойма пружины | 16. Фиксирующая гайка зажима |
| 17. Игла | 18. Резиновый уплотнитель |
| 19. Защитный колпак задний | 20. Регулятор подачи краски |
| 21. Резиновый уплотнитель | 22. Воздушный клапан в сборе |
| 23. Резиновый уплотнитель | 24. Корпус воздушного клапана |
| 25. Резиновый уплотнитель | 26. Воздушный клапан |
| 27. Пружина воздушного клапана | 28. Шайба воздушного клапана |
| 29. Гайка коннектора | 30. Резиновый уплотнитель |
| 31. Коннектор | 32. Ключ для смены сопла |
