Описание
Этот аэрограф сделан для пользователей всех уровней и является первоклассным аэрографом серии Revolution.
С передовой технологией и отличным качеством исполнения, этот аэрограф выигрывает у всех других в ценовом диапазоне. Материальное сопло - 0.3 мм. Встроенная емкость для краски 0.4 мл, без крышки, расположение верхнее. Цвет - хром.

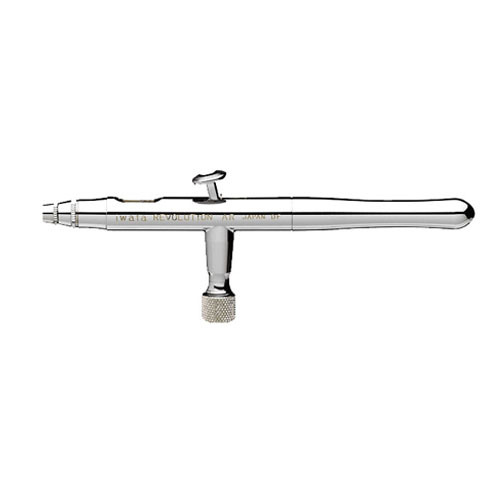

Iwata Revolution HP-ФR - универсальный аэрограф для небольших по размеру деталей.
Aэрограф двойного независимого действия.
Особенности:
- внутреннее смешивание краски;
- эргономическая форма ручки;
- распыление краски до 2-3 см;
- сопло в комбинации с иглой 0.3 мм - дает возможность легкого распыления основных видов красок;
- перепроектированный триггерный механизм;
- внутренний тефлоновый уплотнитель иглы, позволяющий использовать все типы краски.

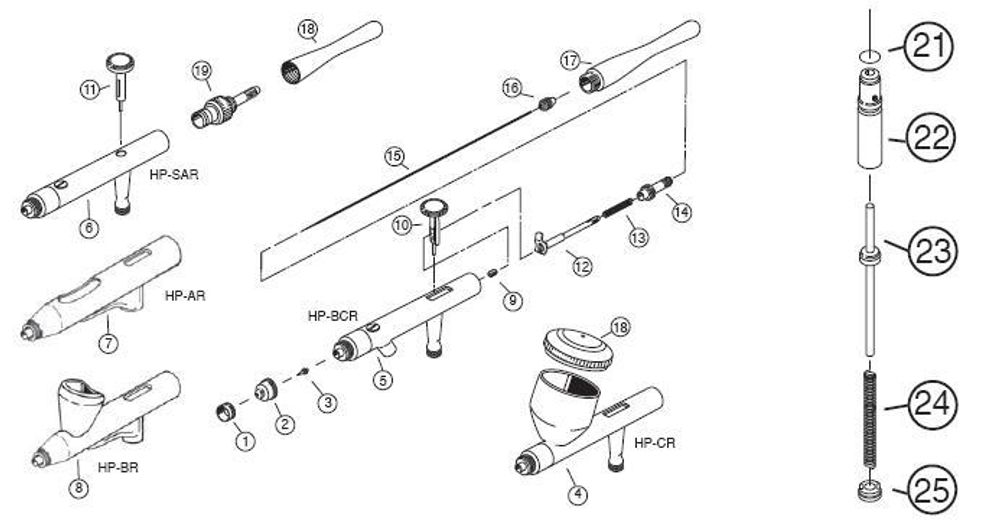

Схема устройства аэрографа Iwata Revolution HP-AR (0,3mm):
| №
| parts
| AR | BR | BCR | CR | SAR |
| 1 | needle cap | 98530590 | 98530590 | 98535390 | 98535390 | 98535390 |
| 2 | nozzle cap | 98531590 | 98531590 | 98530400 | 98530400 | 98530400 |
| 3 | nozzle | 98532590 | 98532590 | 98531400 | 98531400 | 98531400 |
| 4 | body AR | 98533590 | ||||
| 5 | body BR | 98534590 | ||||
| 6 | body BCR | 98534400 | ||||
| 7 | body CR | 98533400 | ||||
| 8 | body SAR | 98531450 | ||||
| 9 | needle packing screw | 98532430 | 98532430 | 98535400 | 98535400 | 98535400 |
| 10 | main lever | 98016590 | 98016590 | 98016590 | 98016590 | |
| 11 | main lever | 98533450 | ||||
| 12 | needle chucking guide w/auxiliary lever | 98533430 | 98533430 | 98530410 | 98530410 | |
| 13 | needle spring | 98534370 | 98534370 | 98534370 | 98534370 | 98534370 |
| 14 | spring guide | 98530550 | 98530550 | 98531410 | 98531410 | |
| 15 | needle | 98530030 | 98530030 | 98014590 | 98014590 | 98014590 |
| 16 | needle chuck nut | 98531080 | 98531080 | 98531080 | 98531080 | 98531080 |
| 17 | handle | 98533410 | 98533410 | 98533410 | 98533410 | |
| 18 | handle | 98532450 | ||||
| 19 | fluid adjustment knob | 98534450 | ||||
| 20 | lid | 98535380 | ||||
| 21 | packing valve piston (o-ring) | 98535190 | 98535190 | 98535190 | 98535190 | 98535190 |
| 22 | valve guide with O ring | 98014600 | 98014600 | 98014600 | 98014600 | 98014600 |
| 23 | valve with O ring | 98015600 | 98015600 | 98015600 | 98015600 | 98015600 |
| 24 | valve spring | 98534210 | 98534210 | 98534210 | 98534210 | 98534210 |
| 25 | valve guide screw | 98016600 | 98016600 | 98016600 | 98016600 | 98016600 |
| spanner | 98530060 | 98530060 | 98530060 | 98530060 | 98530060 |
Характеристики
Производитель
Anest Iwata
По применению
Иллюстрация
Тип подводки материала
Верхняя
Страна
Япония
