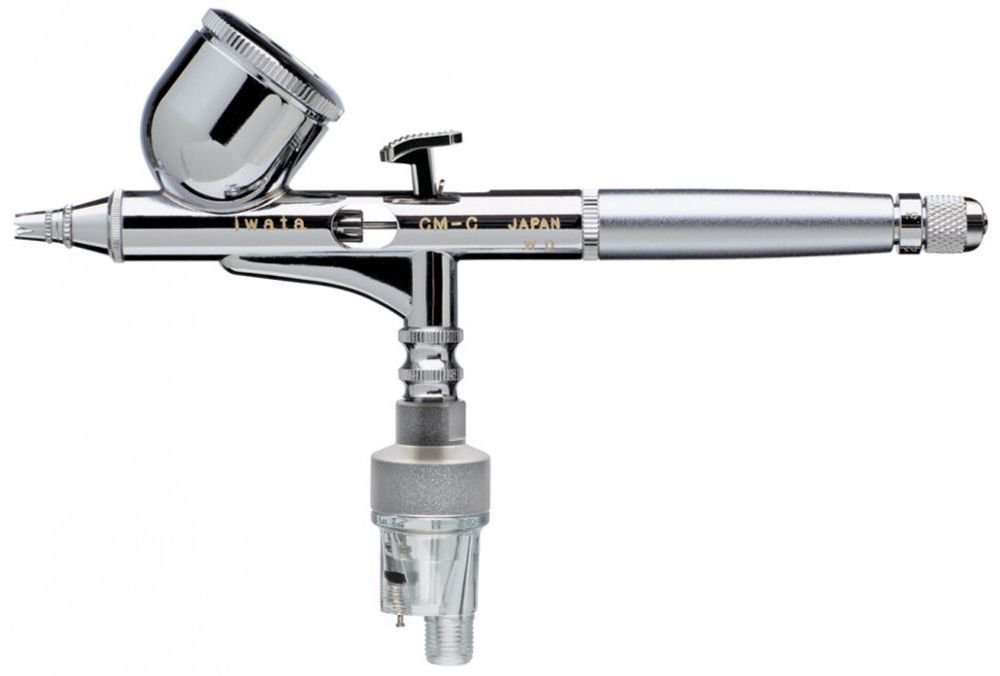

Аэрограф Iwata Мicron CM-С
Особенностью аэрографов серии Custom Micron является специально разработанная конструкция узла сопла, все составляющие которой тщательно подгоняются и тестируются вручную множество раз, до тех пор, пока процесс распыления не достигнет наилучших результатов. Защитный колпачок иглы тюльпанного типа с разрезами позволяет избежать налипания капель краски на игле. Съемная распылительная головка (Custom Micron Head Sistem) 0,23 мм, корончатый защитный колпачок иглы. Встроенный бачок для краски 9 мл, расположение верхнее. Цвет - хром.
Аэрограф двойного независимого действия. Гриф с механизмом ограничения подачи материала.
Этот аэрограф предназначены для самых серьезных профессионалов, которым требуются абсолютно полный и точный контроль для очень тонкого, детального распыления. Этот аэрограф - лучший из лучших, им пользуются ведущие мировые специалисты по аэрографии.
Отлично подходит для:
- иллюстрации;
- изобразительного искусства;
- фото ретуширования;
- моделирования;
- таксидермии;
- обработки дерева.

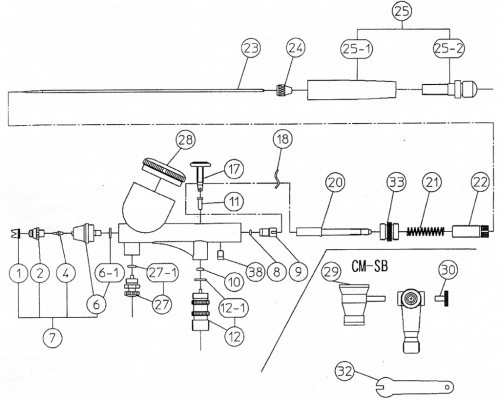

Схема устройства аэрографа Iwata Мicron CM-С (0,23mm):
|
№
|
parts
|
CM.B | CM.C | CM.SB | CM.C+ |
| 1 | needle cap | 98531190 | 98531190 | 98531190 | 98531190 |
| 2 | nozzle cap | 98530180 | 98530190 | 98530180 | 98530190 |
| 4 | fluid nozzle | 98530200 | 98530210 | 98530200 | 98530210 |
| 6 | nozzle base | 98530250 | 98530250 | 98530250 | 98530250 |
| 6-1 | nozzle base O-ring | 98535180 | 98535180 | 98535180 | 98535180 |
| 7 | head set | 98534230 | 98534250 | 98534230 | 98534250 |
| 8 | needle packing | 98532350 | 98532350 | 98532350 | 98532350 |
| 9 | needle packing screw | 98532360 | 98532360 | 98532360 | 98533550 |
| 10 | piston O-ring | 98535190 | 98535190 | 98535190 | 98535190 |
| 11 | piston | 98532390 | 98532390 | 98532390 | 98532390 |
| 12 | air valve set | 98902100 | 98902100 | 98902100 | 98902100 |
| 12-1 | air joint O-ring | 98535200 | 98535200 | 98535200 | 98535200 |
| 17 | main lever | 98532370 | 98532370 | 98532580 | 98532580 |
| 18 | anxiliary lever | 98532380 | 98532380 | 98532380 | 98532380 |
| 20 | needle chucking | 98531240 | 98531240 | 98531240 | 98531070 |
| 21 | needle spring | 98531230 | 98531230 | 98531230 | 98531230 |
| 22 | spring adj.screw | 98533330 | 98533330 | 98533330 | 98533330 |
| 23 | needle | 98530220 | 98530230 | 98530220 | 98535450 |
| 24 | needle chucking nut | 98531080 | 98531080 | 98531080 | 98531080 |
| 25 | preset cap set | 98534550 | |||
| 25-1 | preset cap | 98530240 | 98530240 | 98530240 | 98535550 |
| 25-2 | preset handle | 98535170 | 98535170 | 98535170 | 98530560 |
| 27 | air adjusting valve set | 98530440 | |||
| 27-1 | O ring | 98532460 | |||
| 28 | lid for cup | 98532410 | 98535380 | ||
| 29 | side bottle | HPA-SB1 | |||
| 30 | blanking cover | 98534010 | |||
| 32 | spanner | 98530060 | 98530060 | 98530060 | |
| 33 | spring guide screw | 98531260 | 98531260 | 98531260 | 98533580 |
| 38 | screw | 98531250 | 98531250 | 98531250 | 98531250 |
