Аэрограф Аэро Про GP-50 Set
Курковый аэрограф с боковой подачей краски. Сопло с иглой 0.5 мм. Гриф с механизмом ограничения подачи материала. Автомат одинарного действия.
Комплект поставки:
- аэрограф;
- футляр;
- боковой бачок 7 мл (основной), 15 мл (дополнительный);
- ключик для смены сопла;
- соединительный штуцер 1/8";
- инструкция.
Запчасти и дополнительные элементы для аэрографа АэроПро GP-50 Set
Возможна установка сопла 0.7 мм.

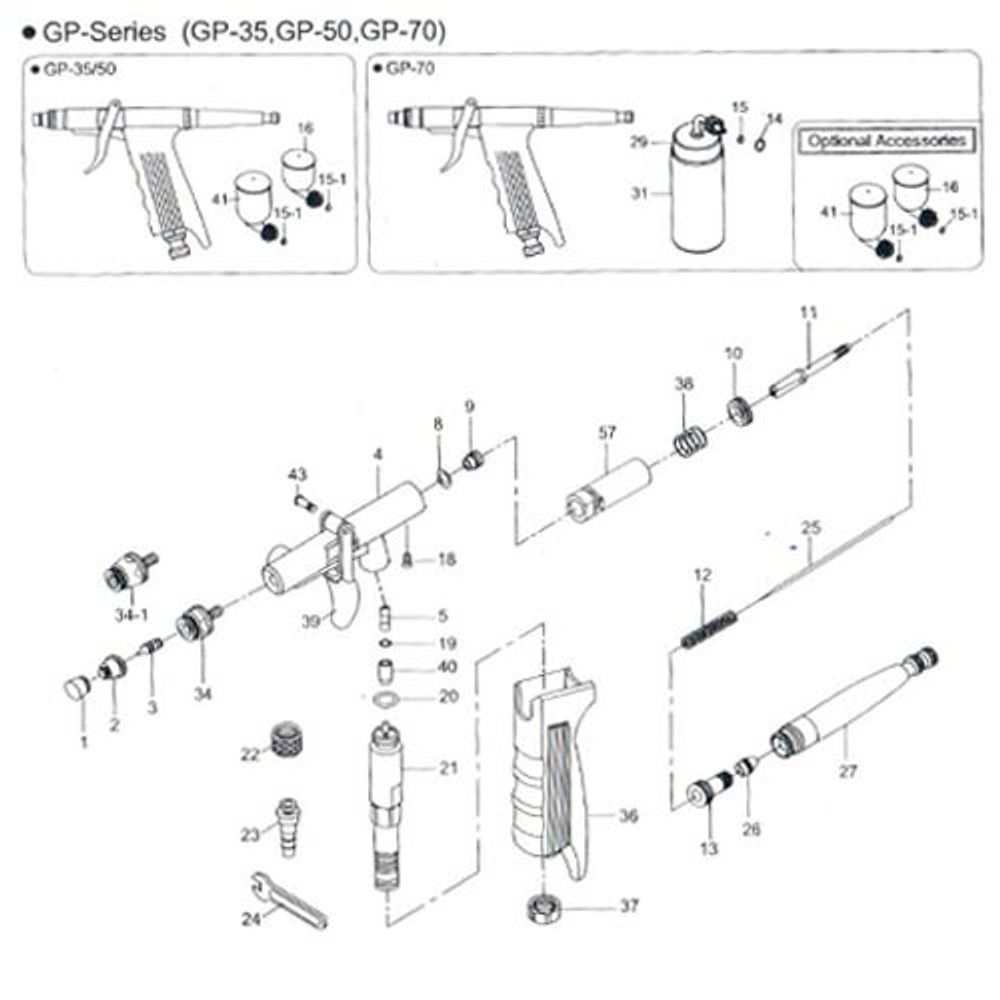

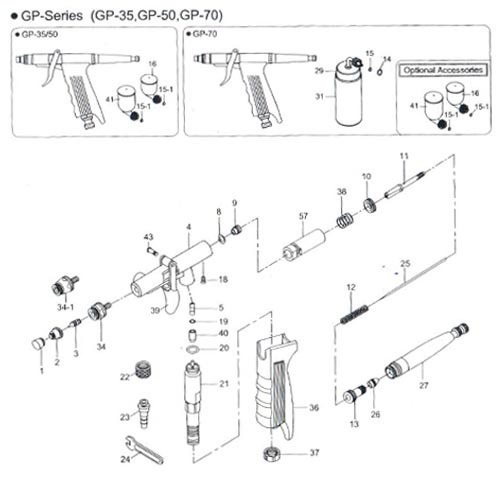

Схема устройства аэрографа Аэро Про GP-50 Set (0,50mm):
|
№
|
parts
|
code
|
| 1 | needle cap | |
| 2 | nozzle cap | |
| 3 | nozzle | DH-NZ-05GP |
| 4 | body | |
| 5 | piston | |
| 8 | o- ring for needle guide | |
| 9 | needle guide | |
| 10 | lever screw | |
| 11 | needle chcking guide | |
| 12 | spring | |
| 13 | spring case | |
| 14 | adjusting screw o- ring | |
| 15 | o- ring for side cup | |
| 15-1 | o- ring for side cup (7c.c/ 15c.c) | |
| 16 | 7c.c detachable side cup | |
| 18 | set screw | |
| 19 | piston o- ring | |
| 20 | air valve o-ring | |
| 21 | air valve | |
| 22 | hose connector nut | |
| 23 | hose connector | |
| 24 | wrench | |
| 25 | needle | DH-ND-05GP |
| 26 | neddle chucking nut | |
| 27 | handle | |
| 29 | connector/ bottle cap | |
| 31 | 80c.c plastic bottle | |
| 34 | nozzle plate (0.5/ 0.7mm) | |
| 34-1 | nozzle plate (0.35mm) | |
| 36 | grip | |
| 37 | nut | |
| 38 | slider spring | |
| 39 | trigger | |
| 40 | sleeve air valve | |
| 41 | 15c.c detachable side cup | |
| 43 | set screw | |
| 57 | slide cam |
